Uszczelnienia odporne na parę wodną

Wprowadzenie: dlaczego uszczelnienia w kontakcie z parą wymagają uwagi

Para wodna to medium powszechne w przemyśle energetycznym, chemicznym i spożywczym. Wyższa temperatura, kondensacja na powierzchniach oraz obecność zanieczyszczeń powodują, że uszczelnienia pracujące w otoczeniu pary mogą szybciej się degradawać. Wybór materiału i konstrukcji uszczelnienia warto przeprowadzić z uwzględnieniem parametrów procesu, warunków montażu i oczekiwanej trwałości.

Mechanizmy degradacji uszczelnień pod wpływem pary

Najczęstsze zjawiska wpływające na trwałość to:

• hydroliza i rozmiękanie materiałów polimerowych przy podwyższonej temperaturze i wilgotności,
• pęcznienie elastomerów w wyniku absorpcji wody lub kondensatu,
• utlenianie i starzenie termiczne przy wysokich temperaturach,
• abracja i zużycie powierzchni ślizgowych w uszczelnieniach mechanicznych, zwłaszcza przy obecności zanieczyszczeń,
• korozja elementów metalowych w wyniku kondensatu i chemicznych komponentów w parze.

Materiałowe opcje stosowane w uszczelnieniach na parę

W praktyce przemysłowej najczęściej rozważa się następujące grupy materiałowe. Każde rozwiązanie wymaga weryfikacji zgodnie z konkretnymi warunkami pracy.

• PTFE (politetrafluoroetylen) — często stosowany tam, gdzie potrzebna jest dobra odporność termiczna i niska adhezja. Może być rozważany przy suchej i nasyconej parze, ale wymaga sprawdzenia przy wysokich temperaturach i ciśnieniach.
• Grafit i grafit laminowany — dobry przy wyższych temperaturach i przy kondensacji; często stosowany w uszczelnieniach pakowych i pierścieniowych. Wymaga oceny związanej z kruchością i kompatybilnością chemiczną.
• Elastomery (FKM, EPDM, silikon) — EPDM jest często brany pod uwagę względem odporności na parę wodną, silicone może mieć dobrą odporność temperaturową; FKM może być stosowany zależnie od składu pary i temperatur. Wybór elastomeru wymaga weryfikacji właściwości mechanicznych i długotrwałego oddziaływania pary.
• Materiały kompozytowe i węgliki — stosowane w powierzchniach ciernych uszczelnień mechanicznych; dobór pary materiałów ciernych (np. węglik krzemu / węglik krzemu, grafit/ceramika) powinien uwzględniać temperaturę oraz zanieczyszczenia.

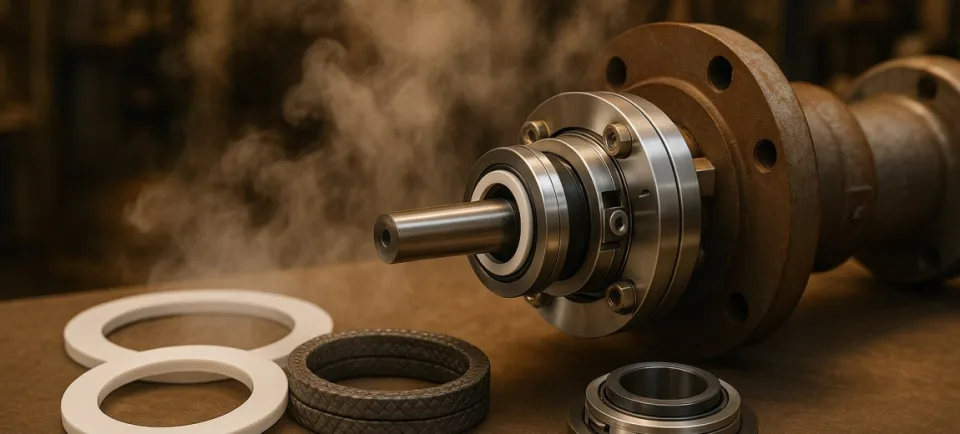

Typy uszczelnień odpowiednich do pracy w parze

• uszczelnienia pierścieniowe (o-ring, flat gaskets) — proste do montażu, odpowiednie przy umiarkowanych parametrach,
• uszczelnienia kłowe i wargowe — stosowane tam, gdzie występuje ruch względny i konieczność tłumienia przecieków,
• uszczelnienia pakowe — często stosowane przy wysokich temperaturach i przy zaworach/parowych spojeniach,
• uszczelnienia mechaniczne (mechanical seals) — preferowane przy obracających się wałach i tam, gdzie wymagane są niskie straty pary; ich dobór twarzy ciernych i materiałów ściernych wymaga szczegółowej analizy.

Kryteria doboru uszczelnienia do środowiska pary

Przy wyborze uszczelnienia warto rozważyć następujące parametry:

• temperatura robocza (zakres min./maks.),
• ciśnienie robocze (statyczne i chwilowe),
• stopień nasycenia pary i obecność kondensatu,
• ruch względny (obroty, amplituda ruchu, częstotliwość cykli),
• wartości tarcia i smarowanie strefy uszczelnienia,
• skład chemiczny pary (zanieczyszczenia, pH, obecność produktów spalania),
• wymagania montażowe i dostępność przestrzeni na uszczelnienie,
• oczekiwana trwałość i interwały serwisowe.

Objawy zużycia i awarii uszczelnień w systemach parowych

Regularna kontrola pozwala wykryć typowe symptomy zużycia, które mogą wskazywać na konieczność interwencji:

• przecieki pary lub kondensatu,
• wzrost temperatury w strefie uszczelnienia,
• wzrost tarcia lub oporów ruchu (w urządzeniach obrotowych),
• pęcznienie, pęknięcia lub kruszenie materiału uszczelniającego,
• nietypowe odgłosy (tarcie, uderzenia) i wibracje,
• częstsze zużycie elementów sąsiadujących (flansze, trzpienie zaworów).

Ryzyka i konsekwencje niewłaściwego doboru

• zagrożenia bezpieczeństwa personelu przy wyciekach gorącej pary,
• przestoje produkcyjne i koszty napraw,
• korozja i uszkodzenia elementów konstrukcyjnych przez kondensat,
• zanieczyszczenie medium procesowego,
• straty energetyczne związane z nieszczelnościami.

Konserwacja, inspekcja i dobre praktyki eksploatacyjne

Zalecane podejścia operacyjne (wymagają dopasowania do warunków pracy):

• regularne kontrole szczelności i wizualna inspekcja uszczelnień,
• monitoring temperatury i drgań w newralgicznych punktach,
• stosowanie pułapek pary (steam traps) i odpływów kondensatu,
• stosowanie układów płukania lub barierowych (purge) przy uszczelnieniach mechanicznych,
• dokładny montaż z zachowaniem tolerancji i instrukcji producenta oraz unikanie zanieczyszczeń przy montażu,
• planowane wymiany i magazyn części zapasowych dla krytycznych punktów.

Dane potrzebne do zapytania ofertowego — lista kontrolna

Poniższe informacje ułatwią przygotowanie oferty i trafny dobór rozwiązania:

Dane operacyjne i wymiarowe do zapytania

Parametr	Przykład / uwaga
Temperatura pracy (min / max)	np. 60°C - 220°C
Ciśnienie robocze (bar lub MPa)	ciśnienia statyczne i krótkotrwałe impulsy
Rodzaj pary	nasycona / przegrzana, stopień suchości
Skład i zanieczyszczenia	obecność sadzy, olejów, chemikaliów
Rozmiary montażowe	Ø wału, grubości, luzów, rysunki techniczne
Prędkość obrotowa / częstotliwość ruchu	obr/min lub mm/s, cykle pracy
Wymagania dotyczące szczelności	maksymalny dopuszczalny przeciek
Środowisko zewnętrzne	temperatura otoczenia, wilgotność, korozja
Materiały istniejące	aktualne uszczelnienie, powłoki, flansze
Ilość i termin dostawy	ilość sztuk, terminy i priorytety

Im pełniejsze dane dostarczone w zapytaniu, tym większa szansa na dobranie optymalnego rozwiązania. Rysunki i zdjęcia ułatwiają weryfikację.

Przykładowe rozwiązania i praktyczne zalecenia

• tam, gdzie para jest sucha i czysta — rozważyć PTFE lub kompozyty; tam, gdzie występuje kondensat — grafit lub specjalne kompozyty,
• dla wałów obracających się przy wyższych temperaturach — rozważyć uszczelnienia mechaniczne z odpowiednimi materiałami tarcz,
• stosowanie barier i układów purge może znacząco wydłużyć żywotność uszczelnień mechanicznych,
• gdzie możliwe, ograniczać kontakt elastomerów z kondensatem lub chemikaliami poprzez zastosowanie wkładek PTFE lub grafitowych,
• przy modernizacji instalacji warto rozważyć systemy monitoringu nieszczelności i termowizję przy planowanych przeglądach.

Podsumowanie i kontakt

Uszczelnienia przeznaczone do pracy w warunkach pary wodnej wymagają holistycznego podejścia: dobór materiału, konstrukcji i praktyk eksploatacyjnych powinien być oparty na konkretnych parametrach procesu. Kragum Sp. z o.o. może pomóc w analizie i przygotowaniu oferty — zapraszamy do kontaktu oraz do przesłania kompletnego zestawu danych wymienionych powyżej. Każde rozwiązanie wymaga weryfikacji w warunkach pracy.
