Uszczelki płaskie w przemyśle: materiały, normy i dobór

Uszczelki płaskie są powszechnie stosowanym elementem uszczelniającym w połączeniach kołnierzowych, pokrywach, pompach i wymiennikach ciepła. Dobór właściwego materiału i wykonania ma bezpośredni wpływ na szczelność, bezpieczeństwo procesu i koszty eksploatacji. Poniżej przedstawiamy praktyczne wskazówki, które pomogą w wyborze i diagnostyce uszczelek płaskich w środowiskach przemysłowych.

Gdzie stosuje się uszczelki płaskie

• Połączenia kołnierzowe rurowe (flansze) w instalacjach parowych, cieczy i gazów.
• Pokrywy zbiorników i komór technologicznych.
• Przenośniki i obudowy pomp, przekładni i zaworów.
• Wymienniki ciepła i urządzenia wymiany mediów.
• Systemy, gdzie wymagana jest kontrolowana deformacja i powtarzalne dociski.

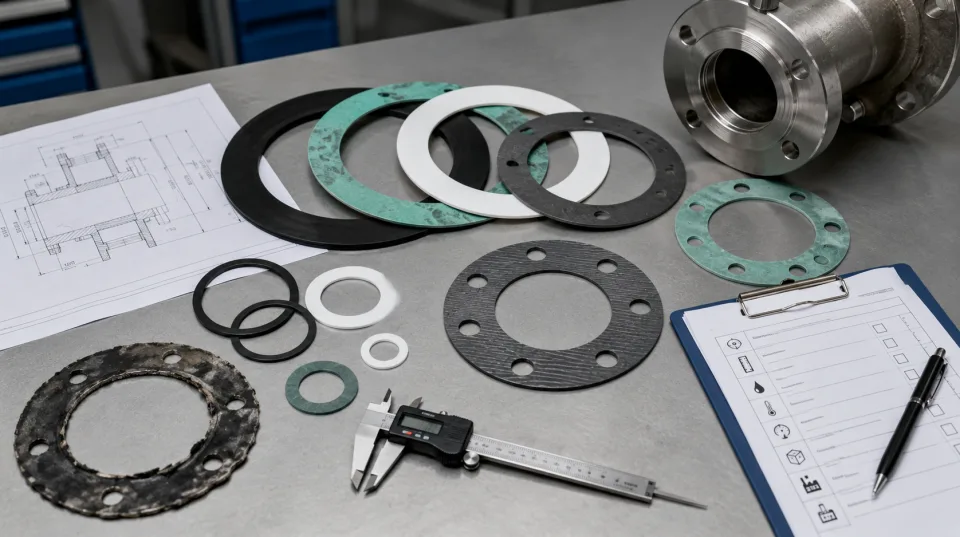

Podstawowe typy materiałów

• Grafit (purified/expanded) — dobre przewodnictwo cieplne, odporność temperaturowa; często stosowany w zastosowaniach parowych, wymaga zabezpieczenia przed rozwarstwieniem.
• PTFE (teflon) — szeroka odporność chemiczna, niska adhezja; może wymagać wzmocnienia tkaniną lub metalem przy wyższych ciśnieniach.
• Elastomery (NBR, EPDM, FKM) — dobra elastyczność i możliwość tłumienia nierówności; dobór zależny od medium i temperatury pracy.
• Włókniny i łączenia włókniste (np. aramid, włókno szklane) nasączone lateksem lub gumą — ekonomiczne rozwiązanie do niższych ciśnień i temperatur.
• Metalowe uszczelki klingerytowe i metal-z-grafitem — stosowane tam, gdzie wymagana jest większa odporność temperaturowa i mechaniczna.

Właściwości materiałowe i kryteria wyboru

Przy doborze materiału należy rozważyć następujące parametry:

• Zakres temperatur pracy (min / max).
• Ciśnienie robocze i ewentualne udary ciśnieniowe.
• Charakter chemiczny medium (korozyjność, zawartość związków agresywnych, pary).
• Rodzaj powierzchni kołnierza: chropowatość, twardość, geometria.
• Wymagana szczelność (np. para wodna vs gaz obojętny).
• Dopuszczalne odkształcenie i moduł sprężystości materiału.
• Długość i warunki eksploatacji oraz możliwości serwisowe (wymiana, inspekcje).

Normy i oznaczenia (praktyczne uwagi)

W praktyce przemysłowej stosuje się normy i standardy określające wymiary i klasy uszczelek. Najczęściej spotykane kategorie norm obejmują typy flansz, wymiary, tabele grubości i materiały. Konkretne normy mogą się różnić między rynkami i gałęziami przemysłu i wymagają weryfikacji przed zastosowaniem. Przy zapytaniu ofertowym warto wskazać, czy wymagane są uszczelki zgodne z określonym standardem.

Typowe objawy zużycia i przyczyny awarii

• Przecieki przy połączeniu flansz — możliwe przyczyny: niewłaściwy materiał, złe dociągnięcie śrub, uszkodzenie mechaniczne.
• Trwała deformacja (wytłoczenie) — często przy zbyt miękkim materiale lub długotrwałym działaniu wysokiego ciśnienia.
• Kruchość i pęknięcia — typowe przy starzeniu materiału, agresywnych chemikaliach lub przekroczeniu temperatury.
• Przyklejanie do powierzchni flanszy i uszkodzenia przy demontażu — możliwe przy materiałach z wysoką adhezją i braku środków smarnych.
• Korozja kontaktowa materiału flanszy — może wynikać z nieodpowiedniego doboru materiału uszczelki względem metalu.

Ryzyka związane z niewłaściwym doborem

• Utrata szczelności prowadząca do wycieków i zagrożeń środowiskowych.
• Uszkodzenie sprzętu i przestoje produkcyjne.
• Ryzyko bezpieczeństwa personelu przy mediach niebezpiecznych lub wysokich temperaturach.
• Nadmierne koszty eksploatacji wynikające z częstych wymian i napraw.
• Możliwe reakcje między materiałami (np. degradacja elastomeru pod wpływem medium).

Jak dobrać uszczelkę płaską — praktyczny proces

1. Zidentyfikuj warunki pracy: temperatura, ciśnienie, medium, cykle pracy.
2. Określ typ połączenia i wymiary flanszy (rodzaj kołnierza, otwory na śruby).
3. Wybierz grupę materiałów spełniającą warunki chemiczne i temperaturowe.
4. Sprawdź kompatybilność z powierzchnią kołnierza i wymagane chropowatości.
5. Zdecyduj o konstrukcji: pełna płytka, wzmocniona (metal/tekstylia), pierścień usztywniający.
6. Zweryfikuj wymagania normowe i ewentualne testy akceptacyjne w danym zakładzie.
7. Przygotuj zapytanie ofertowe z kompletem danych (punkt poniżej).

Dane potrzebne do zapytania ofertowego

Przy wysyłaniu zapytania o uszczelki płaskie warto podać następujące informacje:

• Typ i numer rysunku lub wzoru kołnierza (jeśli dostępny).
• Wymiary: średnica zewnętrzna, średnica wewnętrzna/otworu, grubość wymaganej uszczelki.
• Typ i rozmiar połączenia flanszowego (np. PN/ANSI/DIN — jeśli stosowne).
• Temperatura pracy (zakres min/max) i warunki krótkotrwałych udarów temperaturowych.
• Ciśnienie robocze i maksymalne (oraz informacje o udarach ciśnienia).
• Opis medium (chemiczny skład, stężenia, obecność oparów, cząstek stałych).
• Wymagania dotyczące szczelności (np. para, LNG, gaz techniczny) i kryteria akceptacji.
• Materiał kołnierzy i stan powierzchni (chropowatość Ra, twardość, powłoki).
• Częstotliwość wymiany/oczekiwany czas eksploatacji oraz preferencje materiałowe.
• Ilość jednostkowa i termin dostawy.
• Wymagania dotyczące dokumentacji: certyfikaty materiałowe, raporty testów, atesty (wymaga weryfikacji).

Materiały alternatywne i zamienniki — uwagi praktyczne

• W wielu przypadkach możliwe są zamienniki materiałowe (np. PTFE zamiast elastomeru), ale wymagają testów zgodności z medium i warunkami pracy.
• Stosowanie materiałów wzmocnionych może zwiększyć odporność na ciśnienie, lecz zmieni charakter deformacji i dociągania śrub.
• Przy przejściu na zamiennik zaleca się przeprowadzenie pilotażowego testu i weryfikacji montażowej.

Montaż, dociąganie i kontrola jakości

• Stosuj sekwencję dociągania śrub według schematu krzyżowego; rekomendowane momenty dokręcania wymagają weryfikacji dla konkretnego połączenia.
• Kontroluj parametry powierzchni kołnierzy: płaskość i chropowatość wpływają na skuteczność uszczelnienia.
• Unikaj nadmiernego dociągania, które może prowadzić do trwałego wytłoczenia i skrócenia żywotności uszczelki.
• Przechowywanie i transport uszczelek powinny chronić przed UV, ozonem, olejami i zanieczyszczeniami.
• Po montażu zaleca się kontrolę szczelności i zaplanowane inspekcje w cyklu odpowiednim do ryzyka technologicznego.

Podsumowanie i rekomendacje

Dobór uszczelki płaskiej powinien opierać się na analizie warunków pracy, kompatybilności materiałowej i wymaganiach dotyczących szczelności. W praktyce najczęściej stosuje się podejście iteracyjne: wstępny wybór materiału, weryfikacja wymiarowa i montaż próbny, a następnie monitorowanie eksploatacji. W razie wątpliwości Kragum Sp. z o.o. może pomóc w analizie technicznej i przygotowaniu zapytania ofertowego — ostateczny dobór wymaga zawsze weryfikacji w warunkach eksploatacyjnych.

Skontaktuj się z nami, jeśli potrzebujesz wsparcia przy doborze materiału, pomiarze powierzchni flanszy lub przygotowaniu dokumentacji technicznej.
