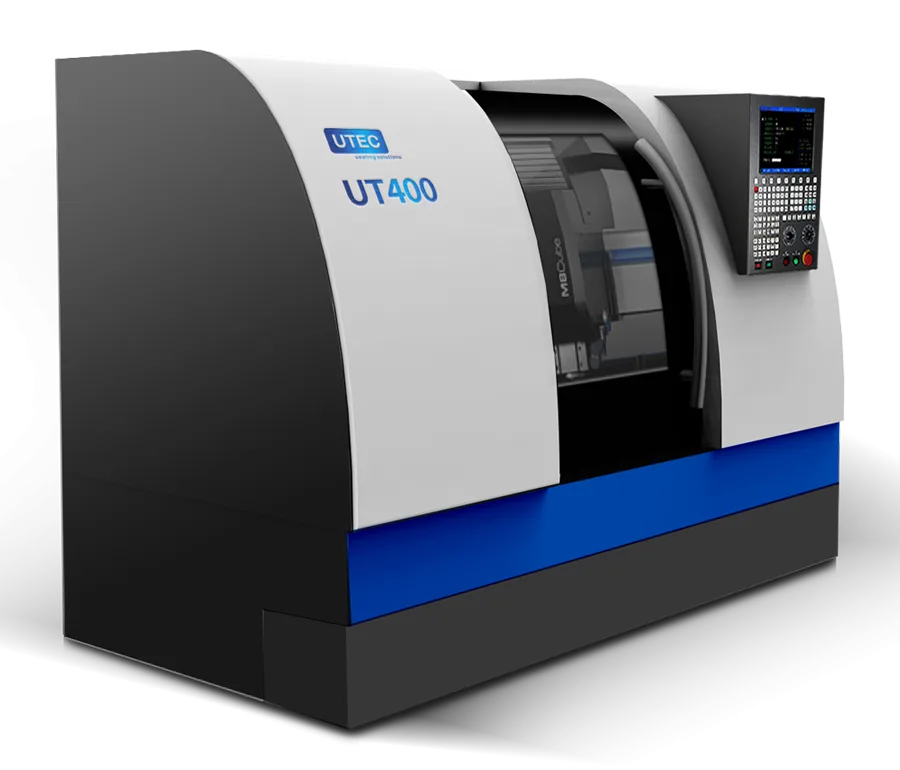

UTEC UT400 / UT400DT

UTEC UT400 / UT400DT to system CNC do produkcji uszczelnień toczonych o średnicy zewnętrznej do 400 mm, wyposażony w rewolwer Pragati / Sauter oraz oprawki Fast Insert / VDI20.

UT400 / UT400DT

Maszyna CNC do produkcji uszczelnień

UTEC UT400 / UT400DT to system CNC do produkcji uszczelnień toczonych o średnicy zewnętrznej do 400 mm, wyposażony w rewolwer narzędziowy Pragati / Sauter oraz oprawki Fast Insert / VDI20.

Wersja ta jest pozycjonowana jako bardziej zaawansowana konfiguracja dla użytkowników oczekujących bardzo wysokiej powtarzalności i szybkiej pracy narzędzi.

Model: UT400 / UT400DT
Maks. średnica: 400 mm
Rewolwer: Pragati / Sauter / 12 pozycji
Oprawki: Pragati Fast Insert / Sauter VDI20

Konfiguracja

Najważniejsze cechy

Produkcja uszczelnień do 400 mm średnicy zewnętrznej.

12-pozycyjny rewolwer narzędziowy Pragati / Sauter.

Oprawki: Pragati Fast Insert, Sauter VDI20.

Sterowanie i napędy FANUC Oi-TF.

Komputer PC z oprogramowaniem UTOSEAL.

System cięcia i odsysania wiórów.

System mocowania materiału.

Zestaw narzędzi skrawających i oprawek.

Automatyczny system smarowania.

System chłodzenia cieczą obróbkową.

Dane techniczne

Parametry techniczne

Obszar	Parametr	Wartość
Zakres obróbki	Maks. średnica obróbki	400 mm / 15.7"
Zakres obróbki	Przelot nad łożem	450 mm / 17.72"
Zakres obróbki	Maks. przesuw osi X	280 mm / 11"
Zakres obróbki	Maks. przesuw osi Z	518 mm / 20.4"
Zakres obróbki	Maks. długość toczenia	155 mm / 6.1"
Dokładność	Chropowatość powierzchni	Ra 0.4-0.6 µm
Dokładność	Okrągłość	<= 0.005 mm
Dokładność	Dokładność pozycjonowania X/Z	0.002 mm
Dokładność	Powtarzalność pozycjonowania X/Z	0.0008 mm
Wrzeciono	Maks. prędkość	3500 obr./min
Wrzeciono	Średnica przelotu	50 mm / 1.87"
Wrzeciono	Moc	7.5 / 11.5 kW (S1/S3)
Wrzeciono	Maks. prąd	63 A
Wrzeciono	Hałas normalny / maks.	78 / 82 dB
Narzędzia	Rewolwer	Pragati / Sauter
Narzędzia	Czas obrotu / indeksowania 30 stopni	0.08 s / 0.21 s
Narzędzia	Liczba pozycji	12
Narzędzia	Oprawki	Pragati Fast Insert / Sauter VDI20

Zastosowanie

UT400 / UT400DT sprawdza się w produkcji wymagających uszczelnień hydraulicznych i pneumatycznych, elementów regeneracyjnych oraz części technicznych obrabianych z polimerów. Konfiguracja z rewolwerem Pragati / Sauter oraz oprawkami Fast Insert / VDI20 ułatwia stabilną pracę przy częstych zmianach profilu.

Oprogramowanie UTOSEAL

Maszyna współpracuje z UTOSEAL, czyli oprogramowaniem do wyboru profili, projektowania uszczelnień, automatycznego generowania kodu CNC, symulacji ścieżki narzędzia oraz przesyłania programu do sterowania maszyny.

Zapytanie

Dane potrzebne do doboru

planowany zakres średnic i typów uszczelnień
materiały i półfabrykaty przewidziane do obróbki
oczekiwana skala produkcji oraz tryb pracy maszyny
wymagania dotyczące wyposażenia, narzędzi i wdrożenia

FAQ

Najczęstsze pytania

Do jakiej produkcji pasuje UT400 / UT400DT?

UTEC UT400 / UT400DT jest przeznaczona do produkcji uszczelnień toczonych CNC w zakresie do 400 mm. Dobór zależy od średnic, materiałów, serii produkcyjnych i wymaganego wyposażenia.

Czy maszyna współpracuje z oprogramowaniem UTOSEAL?

Tak. System UTEC współpracuje z UTOSEAL, które wspiera dobór profilu, zmianę wymiarów, symulację ścieżki narzędzia i generowanie programu CNC.

Jak przygotować zapytanie o maszynę?

Warto podać maksymalną średnicę uszczelnień, typy materiałów, oczekiwaną wydajność, zakres wyposażenia oraz informację, czy maszyna ma pracować serwisowo, krótkoseryjnie czy produkcyjnie.
