UTEC UT400-20

UTEC UT400-20 to system CNC do produkcji uszczelnień toczonych o średnicy zewnętrznej do 400 mm. Maszyna oferuje większy zakres obróbki i 12-pozycyjny rewolwer narzędziowy.

UT400-20

Maszyna CNC do produkcji uszczelnień

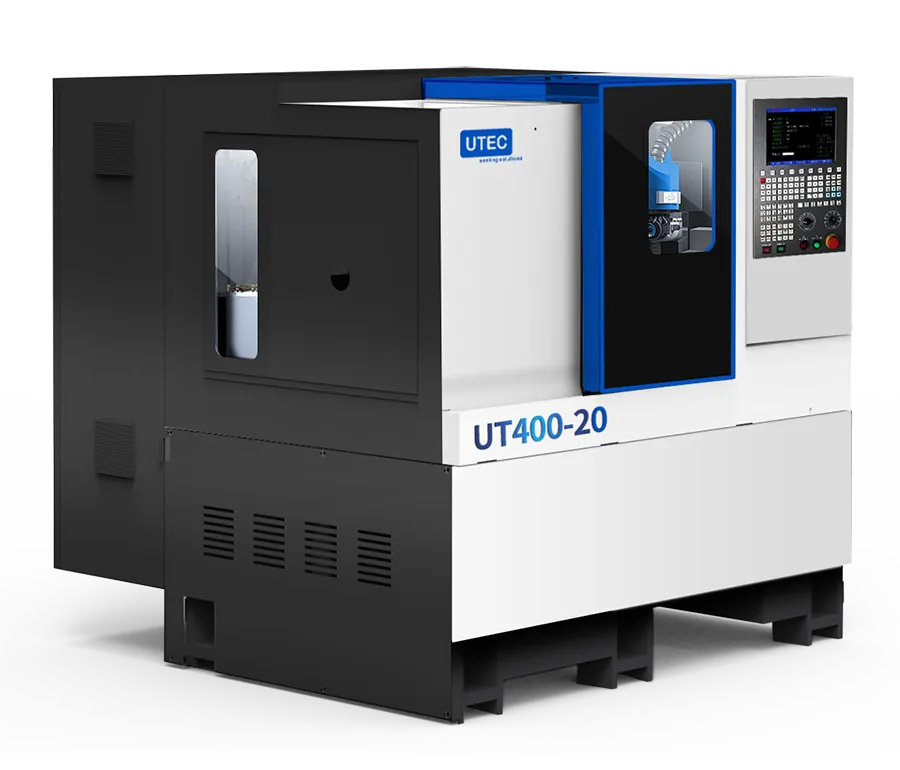

UTEC UT400-20 to system CNC do produkcji uszczelnień toczonych o średnicy zewnętrznej do 400 mm. Maszyna łączy tokarkę CNC, sterowanie FANUC, oprogramowanie UTOSEAL i kompletne wyposażenie potrzebne do obróbki uszczelnień oraz elementów z tworzyw technicznych.

W porównaniu z mniejszym modelem UT250-20 maszyna oferuje większy zakres obróbki oraz 12-pozycyjny rewolwer narzędziowy, co zwiększa elastyczność przy wykonywaniu różnych profili uszczelnień.

Model: UT400-20
Maks. średnica: 400 mm
Rewolwer: Pragati / Sauter / 12 pozycji
Oprawki: Pragati Fast Insert / Sauter VDI20

Konfiguracja

Najważniejsze cechy

Produkcja uszczelnień do 400 mm średnicy zewnętrznej.

12-pozycyjny rewolwer narzędziowy Pragati / Sauter.

Oprawki: Pragati Fast Insert, Sauter VDI20.

Sterowanie i napędy FANUC Oi-TF.

Komputer PC z oprogramowaniem UTOSEAL.

System cięcia i odsysania wiórów.

System mocowania materiału.

Zestaw narzędzi skrawających i oprawek.

Automatyczny system smarowania.

System chłodzenia cieczą obróbkową.

Dane techniczne

Parametry techniczne

Obszar	Parametr	Wartość
Zakres obróbki	Maks. średnica obróbki	400 mm / 15.7"
Zakres obróbki	Przelot nad łożem	450 mm / 17.7"
Zakres obróbki	Maks. przesuw osi X	250 mm / 9.8"
Zakres obróbki	Maks. przesuw osi Z	350 mm / 13.78"
Zakres obróbki	Maks. długość toczenia	155 mm / 6.1"
Dokładność	Dokładność cylindryczna	IT6
Dokładność	Chropowatość powierzchni	Ra 0.4-0.6 µm
Dokładność	Okrągłość	<= 0.005 mm
Dokładność	Dokładność pozycjonowania	X: 0.006 mm / Z: 0.009 mm
Dokładność	Powtarzalność pozycjonowania	X: 0.004 mm / Z: 0.006 mm
Wrzeciono	Maks. prędkość	3500 obr./min
Wrzeciono	Średnica przelotu	50 mm / 2"
Wrzeciono	Moc	5.5 / 7.5 kW (S1/S3)
Wrzeciono	Maks. prąd	32 A
Wrzeciono	Hałas normalny / maks.	78 / 82 dB
Narzędzia	Rewolwer	Pragati / Sauter
Narzędzia	Czas obrotu / indeksowania	0.16 s / 30 stopni
Narzędzia	Liczba pozycji	12
Narzędzia	Oprawki	Pragati Fast Insert / Sauter VDI20

Zastosowanie

UT400-20 jest przeznaczona do produkcji uszczelnień hydraulicznych i pneumatycznych, pierścieni oraz elementów z tworzyw konstrukcyjnych w średnim zakresie średnic. Maszyna nadaje się do produkcji jednostkowej, małych i średnich serii oraz szybkiej realizacji zamówień nietypowych.

Oprogramowanie UTOSEAL

UTOSEAL pozwala wybrać profil uszczelnienia, dostosować wymiary, dobrać materiał, wygenerować kod CNC i przeprowadzić symulację ścieżki narzędzia. Program obsługuje transfer do maszyny przez RS232 lub FTP.

Zapytanie

Dane potrzebne do doboru

planowany zakres średnic i typów uszczelnień
materiały i półfabrykaty przewidziane do obróbki
oczekiwana skala produkcji oraz tryb pracy maszyny
wymagania dotyczące wyposażenia, narzędzi i wdrożenia

FAQ

Najczęstsze pytania

Do jakiej produkcji pasuje UT400-20?

UTEC UT400-20 jest przeznaczona do produkcji uszczelnień toczonych CNC w zakresie do 400 mm. Dobór zależy od średnic, materiałów, serii produkcyjnych i wymaganego wyposażenia.

Czy maszyna współpracuje z oprogramowaniem UTOSEAL?

Tak. System UTEC współpracuje z UTOSEAL, które wspiera dobór profilu, zmianę wymiarów, symulację ścieżki narzędzia i generowanie programu CNC.

Jak przygotować zapytanie o maszynę?

Warto podać maksymalną średnicę uszczelnień, typy materiałów, oczekiwaną wydajność, zakres wyposażenia oraz informację, czy maszyna ma pracować serwisowo, krótkoseryjnie czy produkcyjnie.
