UTEC UT1500-20

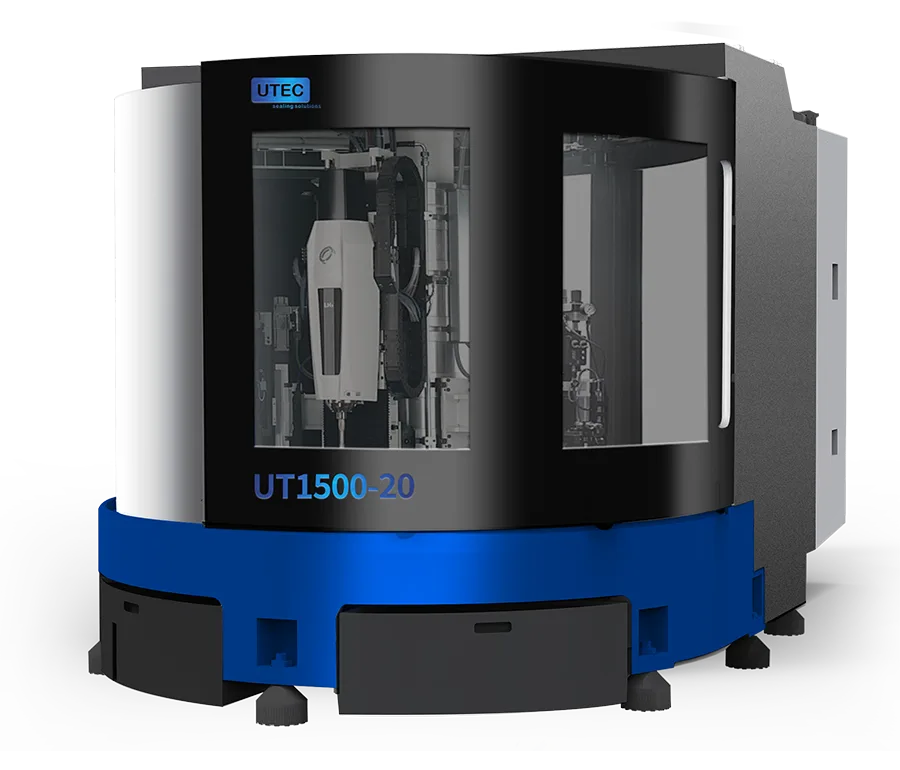

UTEC UT1500-20 to największy z opisanych systemów CNC UTEC, przeznaczony do produkcji uszczelnień o średnicy do 1500 mm.

UT1500-20

Maszyna CNC do produkcji uszczelnień

UTEC UT1500-20 to największy z opisanych systemów CNC UTEC, przeznaczony do produkcji uszczelnień o średnicy do 1500 mm. Maszyna jest kompletną konfiguracją do obróbki bardzo dużych uszczelnień i elementów technicznych.

Model UT1500-20 jest przeznaczony do zastosowań przemysłowych, serwisowych i remontowych, gdzie wymagane jest wykonywanie dużych uszczelnień jednostkowych lub krótkoseryjnych.

Model: UT1500-20
Maks. średnica: 1500 mm
Rewolwer: Pragati / Sauter / 12 pozycji
Oprawki: Pragati Fast Insert / Sauter VDI20

Konfiguracja

Najważniejsze cechy

Produkcja uszczelnień o średnicy od ok. 500 do 1500 mm.

12-pozycyjny rewolwer narzędziowy Pragati / Sauter.

Oprawki: Pragati Fast Insert, Sauter VDI20.

Sterowanie i napędy FANUC Oi-TF.

Komputer PC z oprogramowaniem UTOSEAL.

System cięcia i odsysania wiórów.

Zestaw narzędzi skrawających i oprawek.

Automatyczny system smarowania.

System chłodzenia cieczą obróbkową.

Dane techniczne

Parametry techniczne

Obszar	Parametr	Wartość
Zakres obróbki	Średnica obróbki	1500 mm / 59.1"
Zakres obróbki	Przelot nad łożem	1700 mm / 66.9"
Zakres obróbki	Maks. przesuw osi X	800 mm / 31.5"
Zakres obróbki	Maks. przesuw osi Z	450 mm / 17.7"
Zakres obróbki	Maks. długość toczenia	160 mm / 6.3"
Dokładność	Dokładność cylindryczna	IT6-7
Dokładność	Chropowatość powierzchni	Ra 1.6 µm
Dokładność	Dokładność pozycjonowania X/Z	0.009 mm
Dokładność	Powtarzalność pozycjonowania X/Z	0.008 mm
Wrzeciono	Maks. prędkość	150 obr./min
Wrzeciono	Moc	18.5 kW
Wrzeciono	Maks. prąd	63 A
Wrzeciono	Hałas normalny / maks.	78 / 82 dB
Narzędzia	Rewolwer	Pragati / Sauter
Narzędzia	Czas obrotu / indeksowania	0.16 s
Narzędzia	Liczba pozycji	12
Narzędzia	Oprawki	Pragati Fast Insert / Sauter VDI20

Zastosowanie

UT1500-20 jest przeznaczona do toczenia bardzo dużych uszczelnień, pierścieni i elementów z tworzyw technicznych. Sprawdza się w obsłudze ciężkiego przemysłu, hydrauliki wielkogabarytowej, remontów maszyn oraz produkcji elementów, których nie opłaca się wykonywać w klasycznych technologiach formowania.

Oprogramowanie UTOSEAL

UT1500-20 współpracuje z oprogramowaniem UTOSEAL, które umożliwia wybór profilu, projektowanie uszczelnienia, generowanie kodu CNC, symulację ścieżki narzędzia oraz przesyłanie programu do maszyny. Jest to szczególnie przydatne przy dużych średnicach, gdzie ograniczenie prób technologicznych ma istotne znaczenie kosztowe.

Zapytanie

Dane potrzebne do doboru

planowany zakres średnic i typów uszczelnień
materiały i półfabrykaty przewidziane do obróbki
oczekiwana skala produkcji oraz tryb pracy maszyny
wymagania dotyczące wyposażenia, narzędzi i wdrożenia

FAQ

Najczęstsze pytania

Do jakiej produkcji pasuje UT1500-20?

UTEC UT1500-20 jest przeznaczona do produkcji uszczelnień toczonych CNC w zakresie do 1500 mm. Dobór zależy od średnic, materiałów, serii produkcyjnych i wymaganego wyposażenia.

Czy maszyna współpracuje z oprogramowaniem UTOSEAL?

Tak. System UTEC współpracuje z UTOSEAL, które wspiera dobór profilu, zmianę wymiarów, symulację ścieżki narzędzia i generowanie programu CNC.

Jak przygotować zapytanie o maszynę?

Warto podać maksymalną średnicę uszczelnień, typy materiałów, oczekiwaną wydajność, zakres wyposażenia oraz informację, czy maszyna ma pracować serwisowo, krótkoseryjnie czy produkcyjnie.
