UTEC UT250-20

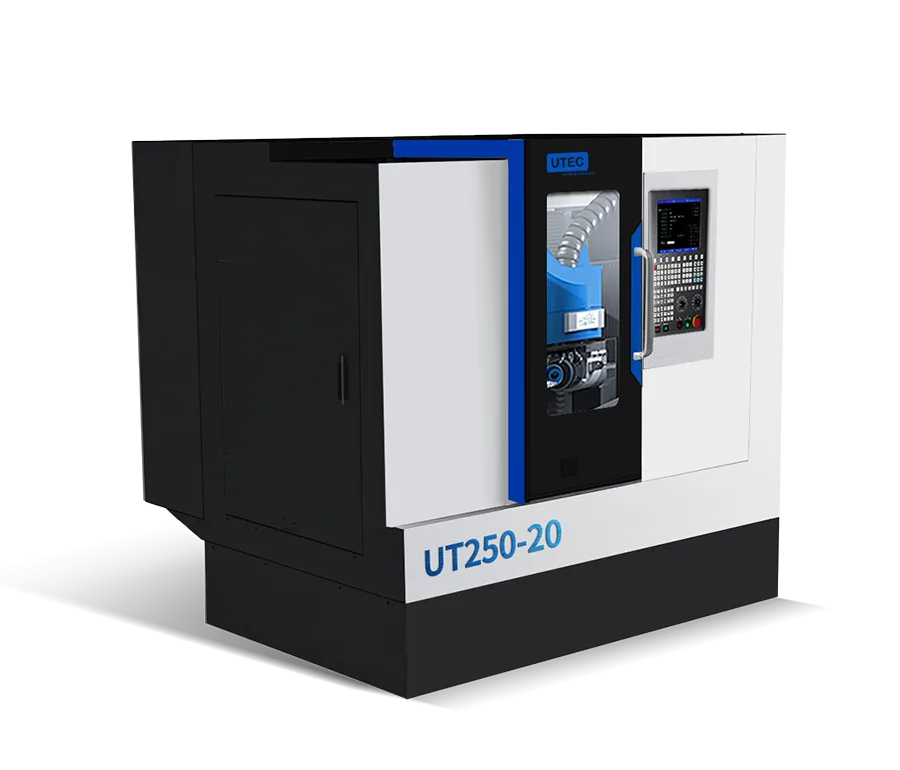

UTEC UT250-20 to kompaktowy system CNC przeznaczony do produkcji uszczelnień toczonych o średnicy zewnętrznej do 250 mm. Maszyna jest częścią kompletnego systemu produkcyjnego UTEC.

UT250-20

Maszyna CNC do produkcji uszczelnień

UTEC UT250-20 to kompaktowy system CNC przeznaczony do produkcji uszczelnień toczonych o średnicy zewnętrznej do 250 mm. Maszyna łączy tokarkę CNC, oprogramowanie UTOSEAL, narzędzia, uchwyty oraz wyposażenie pomocnicze potrzebne do obróbki uszczelnień hydraulicznych, pneumatycznych i elementów z tworzyw technicznych.

Model UT250-20 sprawdzi się w produkcji mniejszych serii, prototypów oraz uszczelnień wykonywanych na zamówienie, gdzie ważna jest szybka zmiana profilu i powtarzalna jakość powierzchni.

Model: UT250-20
Maks. średnica: 250 mm
Rewolwer: Pragati / Sauter / 8 pozycji
Oprawki: Pragati Fast Insert / Sauter VDI20

Konfiguracja

Najważniejsze cechy

Produkcja uszczelnień do 250 mm średnicy zewnętrznej.

8-pozycyjny rewolwer narzędziowy Pragati / Sauter.

Oprawki: Pragati Fast Insert, Sauter VDI20.

Sterowanie i napędy FANUC Oi-TF.

Komputer PC z oprogramowaniem UTOSEAL.

System cięcia i odsysania wiórów.

System mocowania materiału.

Zestaw narzędzi skrawających i oprawek.

Automatyczny system smarowania.

System chłodzenia cieczą obróbkową.

Dane techniczne

Parametry techniczne

Obszar	Parametr	Wartość
Zakres obróbki	Maks. średnica obróbki	250 mm / 9.8"
Zakres obróbki	Przelot nad łożem	300 mm / 11.8"
Zakres obróbki	Maks. przesuw osi X	180 mm / 7.09"
Zakres obróbki	Maks. przesuw osi Z	300 mm / 11.8"
Zakres obróbki	Maks. długość obróbki	155 mm / 6.1"
Dokładność	Dokładność cylindryczna	IT6
Dokładność	Chropowatość powierzchni	Ra 0.4-1.6 µm
Dokładność	Okrągłość	<= 0.003 mm
Dokładność	Dokładność pozycjonowania	X: 0.005 mm / Z: 0.008 mm
Dokładność	Powtarzalność pozycjonowania	X: 0.002 mm / Z: 0.004 mm
Wrzeciono	Maks. prędkość	3000 obr./min
Wrzeciono	Średnica przelotu	38 mm / 1.5"
Wrzeciono	Moc	3.7 / 5.5 kW (S1/S3)
Wrzeciono	Maks. prąd	25 A
Wrzeciono	Hałas normalny / maks.	78 / 82 dB
Narzędzia	Rewolwer	Pragati / Sauter
Narzędzia	Liczba pozycji	8
Narzędzia	Oprawki	Pragati Fast Insert / Sauter VDI20

Zastosowanie

Maszyna jest przeznaczona do toczenia uszczelnień i elementów technicznych z materiałów polimerowych oraz tworzyw konstrukcyjnych. Może być wykorzystywana do produkcji uszczelnień stosowanych w hydraulice, pneumatyce, utrzymaniu ruchu oraz w zastosowaniach OEM i MRO.

Oprogramowanie UTOSEAL

System współpracuje z oprogramowaniem UTOSEAL, które zawiera ponad 170 standardowych profili uszczelnień. Program pozwala dobrać profil, zmieniać wymiary, generować kod CNC, symulować ścieżkę narzędzia oraz przesyłać program do maszyny.

Zapytanie

Dane potrzebne do doboru

planowany zakres średnic i typów uszczelnień
materiały i półfabrykaty przewidziane do obróbki
oczekiwana skala produkcji oraz tryb pracy maszyny
wymagania dotyczące wyposażenia, narzędzi i wdrożenia

FAQ

Najczęstsze pytania

Do jakiej produkcji pasuje UT250-20?

UTEC UT250-20 jest przeznaczona do produkcji uszczelnień toczonych CNC w zakresie do 250 mm. Dobór zależy od średnic, materiałów, serii produkcyjnych i wymaganego wyposażenia.

Czy maszyna współpracuje z oprogramowaniem UTOSEAL?

Tak. System UTEC współpracuje z UTOSEAL, które wspiera dobór profilu, zmianę wymiarów, symulację ścieżki narzędzia i generowanie programu CNC.

Jak przygotować zapytanie o maszynę?

Warto podać maksymalną średnicę uszczelnień, typy materiałów, oczekiwaną wydajność, zakres wyposażenia oraz informację, czy maszyna ma pracować serwisowo, krótkoseryjnie czy produkcyjnie.
