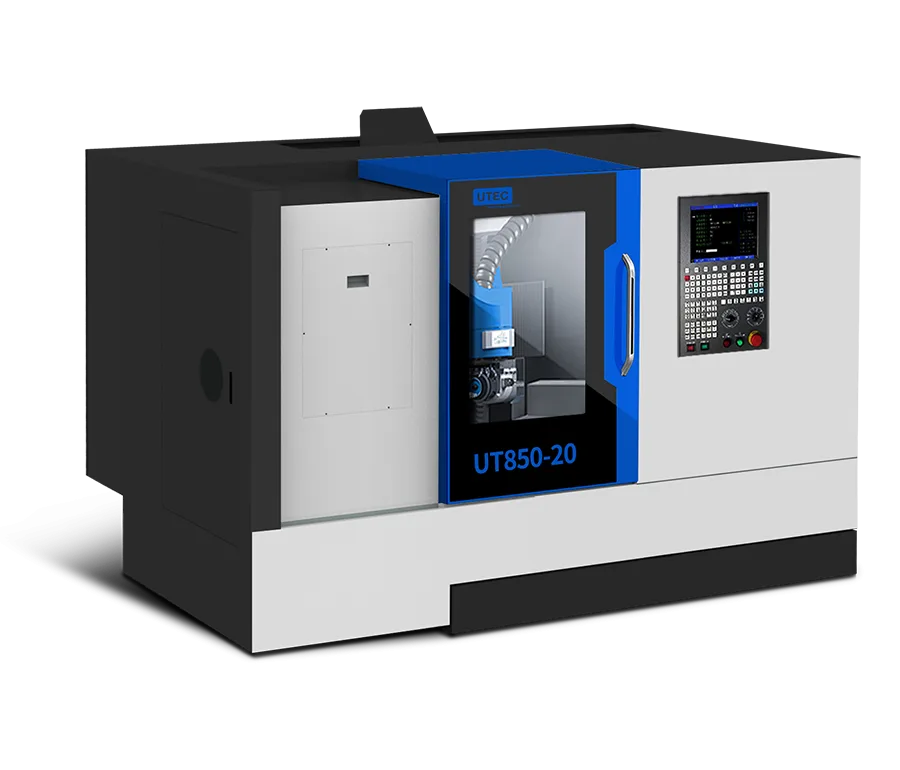

UTEC UT850-20 / UT850DT

UTEC UT850-20 / UT850DT to maszyna CNC do produkcji uszczelnień toczonych o średnicy zewnętrznej do 850 mm, z rewolwerem Pragati / Sauter oraz oprawkami Fast Insert / VDI20.

UT850-20 / UT850DT

Maszyna CNC do produkcji uszczelnień

UTEC UT850-20 / UT850DT to maszyna CNC do produkcji uszczelnień toczonych o średnicy zewnętrznej do 850 mm. Model jest wyposażony w 12-pozycyjny rewolwer narzędziowy Pragati / Sauter, oprawki Fast Insert / VDI20, sterowanie FANUC Oi-TF oraz oprogramowanie UTOSEAL.

Maszyna jest przeznaczona do obróbki dużych uszczelnień i elementów technicznych, gdzie istotna jest stabilność, powtarzalność oraz możliwość szybkiego przejścia od projektu do programu CNC.

Model: UT850-20 / UT850DT
Maks. średnica: 850 mm
Rewolwer: Pragati / Sauter / 12 pozycji
Oprawki: Pragati Fast Insert / Sauter VDI20

Konfiguracja

Najważniejsze cechy

Produkcja uszczelnień do 850 mm średnicy zewnętrznej.

12-pozycyjny rewolwer narzędziowy Pragati / Sauter.

Oprawki: Pragati Fast Insert, Sauter VDI20.

Sterowanie i napędy FANUC Oi-TF.

Komputer PC z oprogramowaniem UTOSEAL.

System cięcia i odsysania wiórów.

System mocowania materiału.

Zestaw narzędzi skrawających i oprawek.

Automatyczny system smarowania.

System chłodzenia cieczą obróbkową.

Dane techniczne

Parametry techniczne

Obszar	Parametr	Wartość
Zakres obróbki	Maks. średnica obróbki	850 mm
Zakres obróbki	Przelot nad łożem	900 mm
Zakres obróbki	Maks. przesuw osi X	500 mm
Zakres obróbki	Maks. przesuw osi Z	630 mm
Zakres obróbki	Maks. długość toczenia	155 mm
Dokładność	Chropowatość powierzchni	Ra 0.4-0.6 µm
Dokładność	Okrągłość	<= 0.003 mm
Dokładność	Dokładność pozycjonowania X/Z	0.005 mm / 0.008 mm
Dokładność	Powtarzalność pozycjonowania X/Z	0.004 mm / 0.008 mm
Wrzeciono	Maks. prędkość	3000 obr./min
Wrzeciono	Średnica przelotu	66 mm
Wrzeciono	Moc	11 / 15 kW (S1/S3)
Wrzeciono	Maks. prąd	63 A
Wrzeciono	Hałas normalny / maks.	78 / 82 dB
Narzędzia	Rewolwer	Pragati / Sauter
Narzędzia	Czas obrotu / indeksowania 30 stopni	0.08 s / 0.21 s
Narzędzia	Liczba pozycji	12
Narzędzia	Oprawki	Pragati Fast Insert / Sauter VDI20

Zastosowanie

UT850-20 / UT850DT jest odpowiednia do produkcji dużych uszczelnień hydraulicznych, pneumatycznych i technicznych, w tym elementów wykonywanych na potrzeby utrzymania ruchu, remontów oraz niestandardowych zastosowań przemysłowych.

Oprogramowanie UTOSEAL

Oprogramowanie UTOSEAL zawiera standardowe profile uszczelnień, funkcje projektowania, doboru materiału, symulacji obróbki oraz transferu programu do maszyny. Pomaga ograniczyć czas przejścia od projektu uszczelnienia do gotowego programu CNC.

Zapytanie

Dane potrzebne do doboru

planowany zakres średnic i typów uszczelnień
materiały i półfabrykaty przewidziane do obróbki
oczekiwana skala produkcji oraz tryb pracy maszyny
wymagania dotyczące wyposażenia, narzędzi i wdrożenia

FAQ

Najczęstsze pytania

Do jakiej produkcji pasuje UT850-20 / UT850DT?

UTEC UT850-20 / UT850DT jest przeznaczona do produkcji uszczelnień toczonych CNC w zakresie do 850 mm. Dobór zależy od średnic, materiałów, serii produkcyjnych i wymaganego wyposażenia.

Czy maszyna współpracuje z oprogramowaniem UTOSEAL?

Tak. System UTEC współpracuje z UTOSEAL, które wspiera dobór profilu, zmianę wymiarów, symulację ścieżki narzędzia i generowanie programu CNC.

Jak przygotować zapytanie o maszynę?

Warto podać maksymalną średnicę uszczelnień, typy materiałów, oczekiwaną wydajność, zakres wyposażenia oraz informację, czy maszyna ma pracować serwisowo, krótkoseryjnie czy produkcyjnie.
