UTEC UT500-20

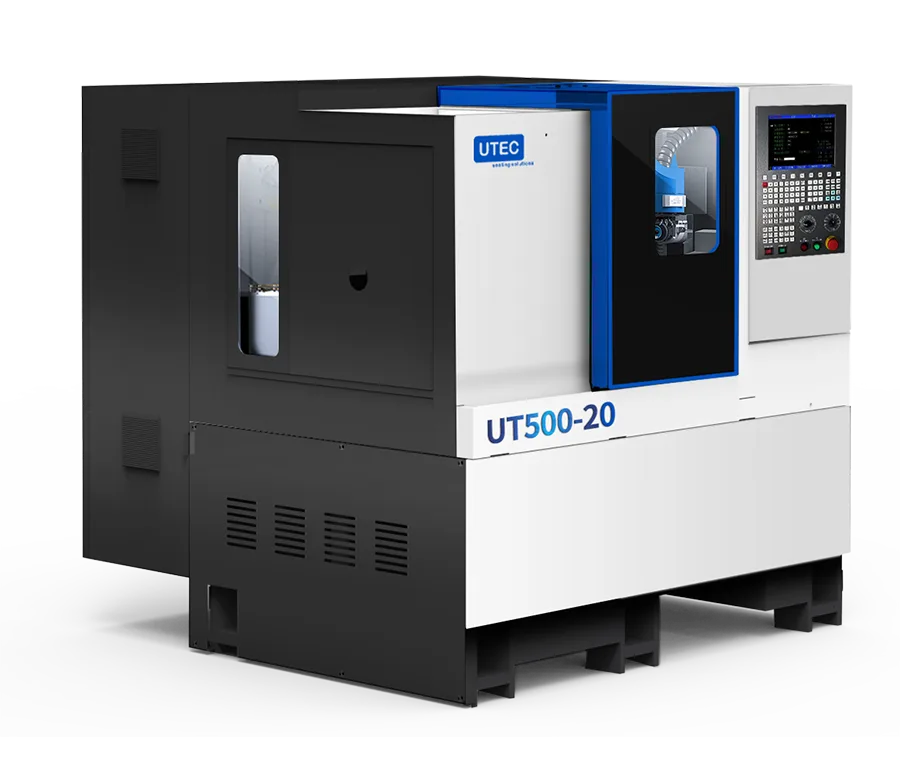

UTEC UT500-20 to maszyna CNC do produkcji uszczelnień toczonych o średnicy zewnętrznej do 500 mm, oparta na sterowaniu FANUC, rewolwerze Pragati / Sauter i UTOSEAL.

UT500-20

Maszyna CNC do produkcji uszczelnień

UTEC UT500-20 to maszyna CNC do produkcji uszczelnień toczonych o średnicy zewnętrznej do 500 mm. Model rozszerza zakres pracy systemów UTEC o większe średnice, zachowując konfigurację opartą na sterowaniu FANUC, rewolwerze Pragati / Sauter oraz oprogramowaniu UTOSEAL.

Maszyna jest przeznaczona dla zakładów, które chcą wykonywać szeroki zakres uszczelnień na zamówienie, od standardowych profili po elementy dopasowane do nietypowych zastosowań.

Model: UT500-20
Maks. średnica: 500 mm
Rewolwer: Pragati / Sauter / 12 pozycji
Oprawki: Pragati Fast Insert / Sauter VDI20

Konfiguracja

Najważniejsze cechy

Produkcja uszczelnień do 500 mm średnicy zewnętrznej.

12-pozycyjny rewolwer narzędziowy Pragati / Sauter.

Oprawki: Pragati Fast Insert, Sauter VDI20.

Sterowanie i napędy FANUC Oi-TF.

Komputer PC z oprogramowaniem UTOSEAL.

System cięcia i odsysania wiórów.

System mocowania materiału.

Zestaw narzędzi skrawających i oprawek.

Automatyczny system smarowania.

System chłodzenia cieczą obróbkową.

Dane techniczne

Parametry techniczne

Obszar	Parametr	Wartość
Zakres obróbki	Maks. średnica obróbki	500 mm / 19.7"
Zakres obróbki	Przelot nad łożem	550 mm / 21.7"
Zakres obróbki	Maks. przesuw osi X	295 mm / 11.6"
Zakres obróbki	Maks. przesuw osi Z	350 mm / 13.78"
Zakres obróbki	Maks. długość toczenia	155 mm / 6.1"
Dokładność	Dokładność cylindryczna	IT6
Dokładność	Chropowatość powierzchni	Ra 0.4-0.6 µm
Dokładność	Okrągłość	<= 0.005 mm
Dokładność	Dokładność pozycjonowania	X: 0.006 mm / Z: 0.009 mm
Dokładność	Powtarzalność pozycjonowania	X: 0.004 mm / Z: 0.006 mm
Wrzeciono	Maks. prędkość	3500 obr./min
Wrzeciono	Średnica przelotu	50 mm / 2"
Wrzeciono	Moc	5.5 / 7.5 kW (S1/S3)
Wrzeciono	Maks. prąd	32 A
Wrzeciono	Hałas normalny / maks.	78 / 82 dB
Narzędzia	Rewolwer	Pragati / Sauter
Narzędzia	Czas obrotu / indeksowania	0.16 s / 30 stopni
Narzędzia	Liczba pozycji	12
Narzędzia	Oprawki	Pragati Fast Insert / Sauter VDI20

Zastosowanie

UT500-20 nadaje się do produkcji uszczelnień hydraulicznych i pneumatycznych w zakresie średnic do 500 mm, pierścieni prowadzących, elementów z tworzyw konstrukcyjnych oraz części wykonywanych w krótkich seriach. Maszyna może obsługiwać zarówno standardowe profile, jak i projekty indywidualne.

Oprogramowanie UTOSEAL

UTOSEAL zawiera bibliotekę ponad 170 profili uszczelnień, funkcje projektowania wymiarów, doboru materiału, wizualizacji wykorzystania półfabrykatu, generowania kodu CNC oraz symulacji ścieżki narzędzia.

Zapytanie

Dane potrzebne do doboru

planowany zakres średnic i typów uszczelnień
materiały i półfabrykaty przewidziane do obróbki
oczekiwana skala produkcji oraz tryb pracy maszyny
wymagania dotyczące wyposażenia, narzędzi i wdrożenia

FAQ

Najczęstsze pytania

Do jakiej produkcji pasuje UT500-20?

UTEC UT500-20 jest przeznaczona do produkcji uszczelnień toczonych CNC w zakresie do 500 mm. Dobór zależy od średnic, materiałów, serii produkcyjnych i wymaganego wyposażenia.

Czy maszyna współpracuje z oprogramowaniem UTOSEAL?

Tak. System UTEC współpracuje z UTOSEAL, które wspiera dobór profilu, zmianę wymiarów, symulację ścieżki narzędzia i generowanie programu CNC.

Jak przygotować zapytanie o maszynę?

Warto podać maksymalną średnicę uszczelnień, typy materiałów, oczekiwaną wydajność, zakres wyposażenia oraz informację, czy maszyna ma pracować serwisowo, krótkoseryjnie czy produkcyjnie.
