Kontrola stanu uszczelnień hydraulicznych w siłownikach a zaburzenia w procesie produkcji

Wprowadzenie — dlaczego uszczelnienia w siłownikach mają znaczenie dla procesu produkcji

Uszczelnienia hydrauliczne w siłownikach odpowiadają za utrzymanie ciśnienia roboczego, izolację przestrzeni roboczej od zanieczyszczeń i kontrolę przepływów. Niewłaściwy stan uszczelnień może prowadzić do zaburzeń cyklu produkcyjnego — od zmniejszenia precyzji po całkowite przestoje. Niniejszy tekst ma na celu przedstawienie praktycznych metod kontroli, typowych symptomów awarii i danych potrzebnych do szybkiej diagnozy lub zapytania ofertowego.

Rola uszczelnień w pracy siłownika — co monitorować

W kontekście utrzymania ruchu kluczowe funkcje uszczelnień to: utrzymanie ciśnienia, minimalizacja przecieków, separacja środowisk (np. olej–atmosfera) oraz kompensacja luzów. Przy kontroli warto skupiać się na parametrach, które bezpośrednio wpływają na jakość ruchu i powtarzalność operacji.

• Przeciek hydrauliczny — stopień i miejsce wycieku (zewnętrzny wewnętrzny).
• Stabilność ciśnienia i prędkości — wahania w cyklu roboczym.
• Stan powierzchni tłoczyska i cylindra — rysy, zgorzeliny, korozja, nadmierne zużycie.
• Kontaminacja oleju — obecność metalowych wiórów, wody lub innych zanieczyszczeń.

Typowe usterki uszczelnień i mechanizmy ich powstawania

Uszczelnienia ulegają degradacji z wielu przyczyn. Zrozumienie mechanizmu usterki ułatwia dobranie odpowiednich działań naprawczych.

• Ścieranie — spowodowane obecnością zanieczyszczeń lub nieprawidłową chropowatością powierzchni.
• Degradacja materiału — efekty termiczne i chemiczne płynu hydraulicznego lub warunków pracy.
• Uszkodzenia mechaniczne — zadrapania, nacięcia przy montażu, niewłaściwe elementy prowadzące.
• Zmęczenie i utrata elastyczności — w wyniku powtarzalnych cykli i starzenia.

Objawy zaburzeń procesu produkcji wynikające z uszkodzeń uszczelnień

W zakładzie produkcyjnym zaburzenia mogą mieć charakter bezpośredni (np. przeciek) lub pośredni (np. gorsza jakość produktu). Wczesne rozpoznanie objawów pozwala zmniejszyć ryzyko przerw w produkcji.

• Niestała prędkość wysuwu/tłoczenia, oscylacje ruchu.
• Powolne opadanie lub samoczynne przesuwanie tłoczyska przy wyłączonym układzie.
• Widoczne plamy oleju wokół łączy i prowadzeń — przecieki zewnętrzne.
• Podwyższone temperatury przy elementach hydrauliki.
• Zanieczyszczenie środowiska pracy (rozpryski oleju, osady na produkcie).
• Zwiększone zużycie energii lub częstsze wyłączanie awaryjne.

Ryzyka związane z ignorowaniem stanu uszczelnień

Brak działań diagnostycznych i prewencyjnych może skutkować:

• Wzrostem ilości produktów niespełniających wymagań jakościowych.
• Uszkodzeniem tłoczyska, cylindra lub zaworów (wskutek kontaminacji).
• Dłuższymi przestojami serwisowymi i wyższymi kosztami napraw.
• Zwiększonym ryzykiem wycieków środowiskowych i problemów BHP.

Metody i procedury kontroli stanu uszczelnień

Systematyczna kontrola łączy inspekcje wizualne z pomiarami. Poniżej zestaw praktycznych czynności do zastosowania na linii produkcyjnej i w warsztacie.

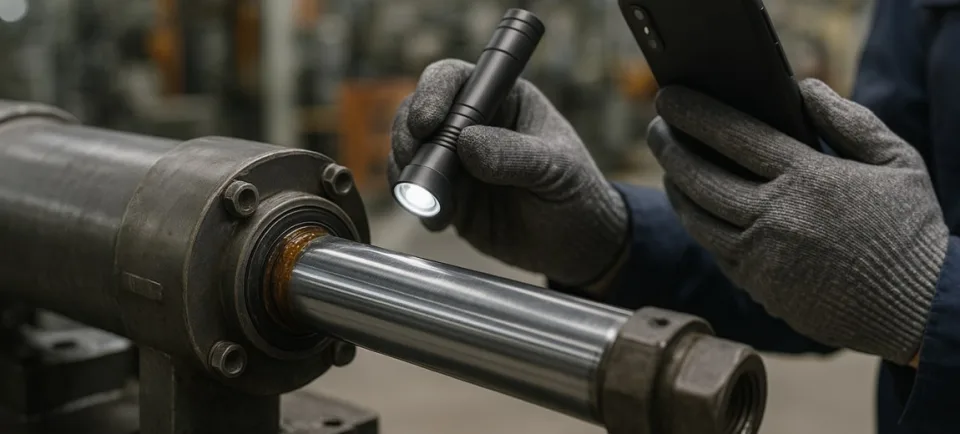

1. Inspekcja wizualna: sprawdź uszczelnienia, powierzchnię tłoczyska i okolice przylegania pod kątem uszkodzeń i zanieczyszczeń.
2. Test szczelności: obserwacja spadku ciśnienia przy zamkniętym obwodzie, wymaga weryfikacji parametrów systemu.
3. Pomiary ilościowe: pomiar przecieków, ciśnienia roboczego podczas cyklu, prędkości wysuwu.
4. Analiza oleju: badanie zanieczyszczeń i parametrów fizykochemicznych, w zależności od dostępności badań.
5. Rejestracja danych: zapisywanie wyników pomiarów w systemie CMMS lub arkuszu kontrolnym.

Narzędzia i przyrządy pomocne w diagnostyce

Podstawowy zestaw narzędzi umożliwia szybką ocenę stanu uszczelnień bez konieczności rozbierania całego układu.

• Manometry i rejestratory ciśnienia.
• Termometry kontaktowe i kamery termowizyjne (do wykrywania lokalnych przegrzań).
• Pomiar przepływu i sondy do oceny przecieków wewnętrznych.
• Zestaw mikrometrów i przyrządów do pomiaru chropowatości.
• Filtry i próbki oleju do analizy laboratoryjnej.

Dane potrzebne do zapytania serwisowego lub wyceny wymiany uszczelnień

Przy szybkiej reakcji serwisu lub przy zamawianiu zamienników ważne jest przygotowanie kompletnego zestawu informacji. Poniższa lista pomaga przyspieszyć proces diagnostyczny i ofertowy.

• Typ i producent siłownika (jeżeli znany) oraz numer katalogowy.
• Rozmiary: średnica cylindra, średnica tłoczyska, skok.
• Rodzaj i parametry płynu hydraulicznego (oznaczenie/gęstość/lepkość), temperatura pracy.
• Ciśnienie maksymalne i typowe ciśnienie robocze oraz przebieg obciążenia (np. skoki, częstotliwość cykli).
• Sposób montażu i układ prowadzeń (układ jednostronny/obustronny, sklepiony/otwarty).
• Zdjęcia miejsca uszczelnienia, tłoczyska i zbierające przecieki.
• Historia napraw i czynności serwisowych, dotychczas stosowane materiały uszczelnień.
• Wymagania produkcyjne dotyczące dopuszczalnego przecieku i powtarzalności cyklu.

Praktyczne checklisty i przykładowy harmonogram kontroli

Przykładowa lista kontrolna i sugerowana częstotliwość (wymaga dopasowania do warunków)

Akcja	Typowa częstotliwość	Cel
Inspekcja wizualna uszczelnień	codziennie / przed zmianą	Wykrycie widocznych przecieków i uszkodzeń
Pomiary ciśnienia i rejestracja cykli	tygodniowo / po zmianie parametrów	Ocena stabilności pracy
Analiza oleju i filtracja	miesięcznie / po awarii	Wykrycie kontaminantów wpływających na zużycie uszczelnień
Pomiary chropowatości i stanów powierzchni	przy przeglądzie głównym	Ocena przyczepności i kompatybilności materiałowej uszczelnień

Reakcje zalecane przy stwierdzeniu awarii — szybkie kroki

W przypadku wykrycia nieprawidłowości zalecane są działania minimalizujące skutki dla produkcji i bezpieczeństwa.

• Zabezpiecz i oznacz miejsce wycieku; jeżeli wyciek wpływa na jakość produktu, zatrzymaj cykl i oddziel partię.
• Zbierz próbki oleju i wykonaj podstawowe pomiary (ciśnienie, temperatura, szybkość ruchu).
• Skontaktuj się z działem serwisu lub dostawcą uszczelnień, przekazując komplet danych i zdjęcia.
• W razie potrzeby zastosuj tymczasowe środki (osłony, absorbenty, ograniczenie ciśnienia), pamiętając o bezpieczeństwie i zgodności z zaleceniami producenta urządzenia.

Podsumowanie i rekomendacje dla działów utrzymania ruchu i zakupów

Regularna kontrola uszczelnień w siłownikach jest często niedocenianym elementem zapewnienia stabilności procesu produkcji. Systematyczne inspekcje, rejestracja danych oraz szybkie przekazywanie kompletnych informacji do serwisu lub dostawcy pozwalają ograniczyć przestoje i koszty napraw. Przy planowaniu działań warto uwzględnić lokalne warunki pracy i wymagać weryfikacji proponowanych rozwiązań przez służby techniczne lub producenta maszyny.

Dobry proces diagnostyczny to nie tylko wymiana uszczelnień — to analiza przyczyn, kontrola parametrów pracy i wprowadzenie zmian prewencyjnych, które minimalizują powtarzalność awarii.
